QTX020 |
m² |
Coberta inclinada "VEREA SYSTEM". |
66,79€ |
|
Coberta inclinada "VEREA SYSTEM", amb un pendent mig del 30%, sobre espai no habitable d' estructura metàl·lica lleugera, formada per perfils omega d'acer galvanitzat, aïllada tèrmicament amb panell rígid de poliestirè extrudit de 30 mm d'espessor, impermeabilització de placa sota teula de fibrociment 6 Ondas NT-177 "TEJAS VEREA", sobre la què es col·loca una cobertura de teula ceràmica corba, "TEJAS VEREA", 40x15x11 cm, acabat amb coloració en massa Rojo fixades amb escuma de poliuretà i ancoratges mecànics. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt13msv300e |
m² |
Subministrament i col·locació d'estructura metàl·lica per a coberta inclinada sobre espai no habitable, de teula ceràmica "TEJAS VEREA", formada per perfils d'acer laminats en calent, conformats en fred i galvanitzats, de seccions tipus omega C i omega U, inclús elements d'ancoratge. |
1,000 |
24,00 |
24,00 |
|
mt13msv200a |
m² |
Subministrament i col·locació d'aïllament tèrmic en coberta inclinada de teula ceràmica "TEJAS VEREA", mitjançant panell rígid de poliestirè extrudit, segons UNE-EN 13164, de superfície llisa i mecanitzat lateral encadellat, de 30 mm d'espessor, resistència tèrmica 0,9 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc i densitat 30 kg/m³. |
1,000 |
5,82 |
5,82 |
|
mt13msv110a |
m² |

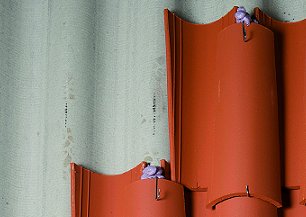

Subministrament i col·locació de placa de 177 de fibrociment sense amiant, ancoratges i elements d'unió de la placa al suport; per a impermeabilització sota teula en coberta de teula ceràmica "TEJAS VEREA". |
1,000 |
13,10 |
13,10 |
|
mt13msv010aa |
m² |

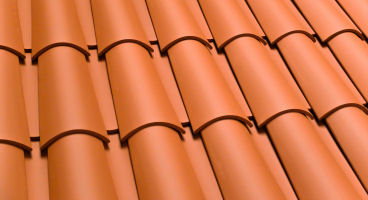

Subministrament i col·locació de teula ceràmica corba "TEJAS VEREA", 40x15x11 cm, acabat amb coloració en massa Rojo, fixada mitjançant escuma de poliuretà i ganxos d'acer inoxidable, inclús peces especials. |
1,000 |
22,56 |
22,56 |
|
Subtotal materials: |
65,48 |
||||
|
2 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
65,48 |
1,31 |
|
|
Cost de manteniment decennal: 19,37€ en els primers 10 anys. |
Costos directes (1+2): |
66,79 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 13164:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA QTX020: COBERTA INCLINADA "VEREA SYSTEM". CARACTERÍSTIQUES TÈCNIQUES Coberta inclinada "VEREA SYSTEM", amb un pendent mig del 30%, sobre espai no habitable d' estructura metàl·lica lleugera, formada per perfils omega d'acer galvanitzat, aïllada tèrmicament amb panell rígid de poliestirè extrudit de 30 mm d'espessor, impermeabilització de placa sota teula de fibrociment 6 Ondas NT-177 "TEJAS VEREA", sobre la què es col·loca una cobertura de teula ceràmica corba, "TEJAS VEREA", 40x15x11 cm, acabat amb coloració en massa Rojo fixades amb escuma de poliuretà i ancoratges mecànics. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície de l'aiguavés mesurada en veritable magnitud, segons documentació gràfica de Projecte, sense tenir en compte el cavalcament corresponent de la teula. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la superfície de la base resistent és uniforme i plana, està neta i manca de restes d'obra. S'haurà resolt amb anterioritat la seva trobada amb el pas d'instal·lacions i amb els buits de ventilació i de sortida de fums. AMBIENTALS. Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. Les condicions d'utilització del sistema s'ajustaran a l'establert en el DIT corresponent, còpia del com rebrà el contractista per part del fabricant abans de començar l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replantejament de l'estructura metàl·lica de suport. Muntatge de l'estructura metàl·lica de suport. Neteja de la superfície suport. Col·locació de l'aïllament sobre el suport. Replantejament i traçat de tremujals, aiguafons i enllaços. Col·locació de la placa sota teula. Col·locació i fixació de les teules. CONDICIONS DE TERMINACIÓ. Seran bàsiques les condicions d'estanquitat i el manteniment de la integritat de la cobertura enfront de l'acció del vent. CONSERVACIÓ I MANTENIMENT. No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, la superfície realment executada segons especificacions de Projecte, sense tenir en compte el cavalcament corresponent de la teula. |
|||||||||||
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 04 05 |
Ferro i acer. |
0,651 |
0,310 |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,043 |
0,072 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,770 |
0,513 |
|
17 01 03 |
Teules i materials ceràmics. |
3,915 |
3,132 |
|
Residus generats: |
5,379 |
4,027 |
|
|
17 02 03 |
Plàstic. |
0,064 |
0,107 |
|
17 02 01 |
Fusta. |
0,030 |
0,027 |
|
Envasos: |
0,094 |
0,134 |
|
|
Total residus: |
5,473 |
4,161 |
