Todas las normas de instalación de este apartado son de aplicación tanto para las placas BT-50 como BT-150PLUS.
A continuación se detallan las tecnologías de colocación más adecuadas para pizarra, tanto de las placas como de
las propias pizarras.
4.1 Soportes
La utilización de las placas Onduline para pizarra deberá realizarse en soportes continuos, ya sean de madera,
hormigón o cerámicos.
4.PIZARRA
La placa Onduline y el listón se fijan con el CLAVO y ARANDELA ONDULINE adecuado al tipo de soporte.
La fijación se debe realizar siempre en la parte alta de la onda y a golpe de martillo.
Se puede utilizar tanto las placas BT-50 como BT-150PLUS, junto con listón de madera.

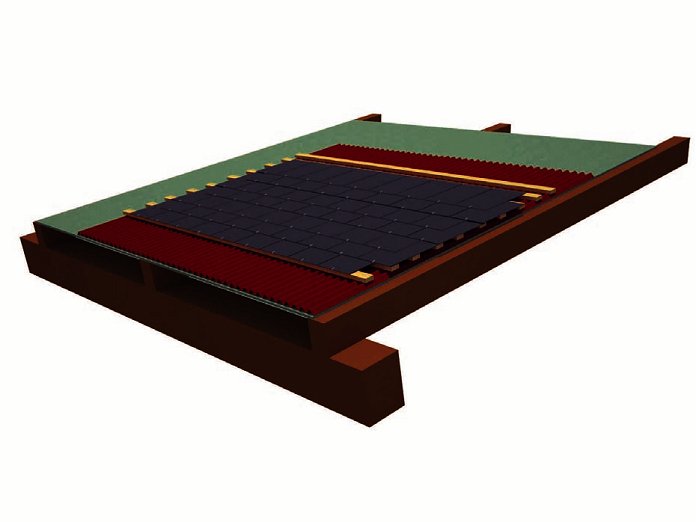

Colocación de placa Bajo pizarra.
Se colocarán de alero a cumbrera y en sentido contrario a los vientos dominantes.
Primero se fijarán por sus cuatro esquinas para evitar el deslizamiento del instalador.
Se fijarán siempre mecánicamente, atravesando el listón, placa Bajo Teja ( siempre por la parte alta de la
onda) y el aislamiento (cuando exista).
El tipo y longitud de la fijación vienen determinados por el tipo de forjado y el espesor del aislamiento. Ver
punto 1.2 tornillería y accesorios.
Los listones se colocarán paralelos al alero separados por la distancia que determine la pizarra.
No se recomienda la instalación a una temperatura ambiental inferior a 1ºC o superior a 40ªC.
4.2 Colocación de las placas
En los solapes la fijación se realizará a 7cm del borde de la placa.
Solapes

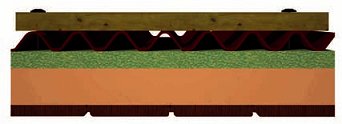

Soporte sándwich
Soporte cerámico

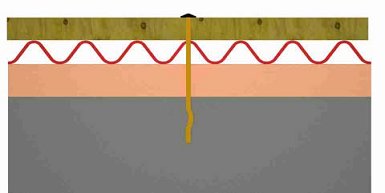

Soporte hormigón
NOVEDAD
Pizarra
Pizarra
Placa Bajo Teja
Solape mínimo
Lateral (nº de ondas)
BT - 150PLUS
BT - 50
2
1
Pendientes (%)
Solape mínimo
Longitudinal (cm)
Menos de 10
Más de 10
20
15
