2.2 Colocación y pendientes de las placas
Elección de placa Bajo Teja.
Existen diferentes perfiles en función de la longitud (L) del ancho de boca mayor de las tejas.

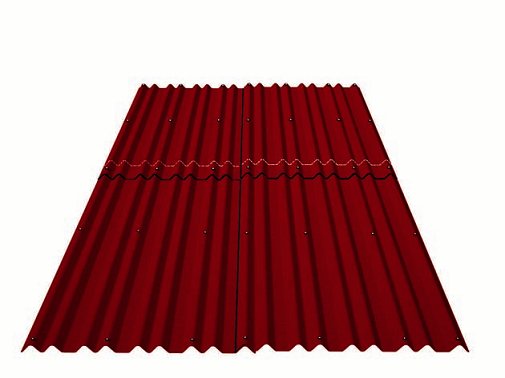

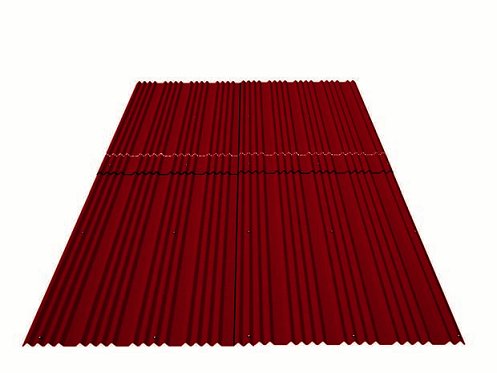

Solapes
Para pendientes superiores al 50% con las placas BT-235 y BT190, se recomienda colocar un listón por debajo de
las ondas en las que vaya la fijación.
Para pendientes superiores o zonas con condiciones climatológicas especialmente adversas, consultar con el
Departamento Técnico (94 636 18 65; técnico-onduline@onduline.es).
Colocación de placa Bajo Teja.
Se colocarán de alero a cumbrera y en sentido contrario a los vientos dominantes.
En caso de incorporar un elemento aislante, se colocará encima del forjado y debajo de las placas Bajo Teja.
Se fijarán siempre mecánicamente y por la parte alta de la onda.
La fijación debe atravesar las placas Onduline Bajo Teja y el aislamiento (cuando exista) llegando al forjado.
El tipo y longitud de la fijación vienen determinados por el tipo de forjado y el espesor del aislamiento. Ver
punto 1.2 tornillería y accesorios.
La fijación de las placas BT-150PLUS y BT-200 se realizará en las ondas centrales de forma que no se obstaculice
el asentamiento de la teja canal.
En los solapes, la fijación se realizará a 7cm del borde de la placa.
No se recomienda la instalación a una temperatura ambiental inferior a 1ºC o superior a 40ºC.
En zonas de la cubierta en las que el instalador deba estar más tiempo sobre las placas o por las que deba
transitar más, se deberá colocar un tablón para repartir mejor el peso de este entre las ondas de las placas.
2.2 Colocación y pendientes de las placas
Las tejas canal se apoyarán en las placas Onduline. La rugosidad y la composición asfáltica de las placas Bajo Teja
evitan su deslizamiento.
Pendientes inferiores al 26%.
En aleros, laterales, líneas de cumbreras, limatesas, limahoyas, encuentros con paramentos verticales y en cualquier
otro punto singular, es necesario fijar todas las tejas cobijas a las canales.
Pendientes entre el 26 y 70%.
Junto con las indicaciones anteriores, se fijarán todas las tejas cobijas a las canales cada cinco filas verticales.
Para pendientes superiores al 50%, es recomendable fijar las tejas canales a las placas Onduline con espuma de
poliuretano Ondufoam.
Pendientes mayores de 70%.
Consultar al Servicio Técnico de Onduline (Telf.: 94 636 18 65 y tecnico-onduline@onduline.es).
Los elementos de fijación entre tejas pueden ser:
Mortero.
Masilla de poliuretano Onduflex. Las tejas deben estar limpias.
Espuma de poliuretano Ondufoam. Las tejas deben estar limpias.
2.3 Colocación de las tejas
Pendientes (%)
Nº de Fijaciones
por placa
Repercusión
x m
2
Distribución
3 en el solape inferior, 3 en la parte central y
3 en el solape superior
4 en el solape inferior, 4 en la parte central y
4 en el solape superior
9
12
3
3,5
Menos de 10
Más de 10
Pendientes (%)
Solape mínimo
Longitudinal (cm)
20
15
Placa Bajo Teja
Solape mínimo
Lateral (nº de ondas)
BT - 235
BT - 150PLUS
BT - 200
BT - 190
1
2
1
1
Entre 18,5 y 22 cm
Entre 18,5 y 22 cm
Entre 15 y 18 cm
Mayor de 22 cm
Longitud ancho
de boca mayor (L)
Entre 7 y 70%
Entre 7 y 70%
Entre 7 y 70%
Entre 7 y 70%
Pendiente
Tipo de placa
Bajo Teja
BT - 235
BT - 150PLUS
BT - 200
BT - 190 ó BT - 50
Perfil de teja (Boca mayor)
Menor de 60
Mayor de 60
BT 150PLUS
Pendiente menor de 60%
3 fijaciónes por línea
BT 235
Pendiente mayor de 60%
4 fijaciónes por línea
150mm
150mm
Solape mínimo
70mm
Distancia de la fijación
al borde de la placa
70mm
Solape mínimo
Distancia de la fijación
al borde de la placa
